Sunrise 2027 に向けて GS1 標準の二次元コード導入を成功させるために

適切な技術を用いて二次元コードの品質を最適化

包装ライン上でGS1標準のコードまたはGS1標準に準ずる二次元コードの印字を準備するにあたっては、いくつかの重要なポイントを考慮する必要があります。

• 使用する印字方式が、目的および生産条件に適していることを確認
• 二次元コードにエンコードするデータが GS1 の仕様に準拠していることを確認
• 印字された二次元コードが、求められる品質レベルを満たしている、もしくはそれを上回っていることを検証（品質管理については、以下のセクションを参照してください）

GS1 Sunrise 2027 の取り組みでは、印字された二次元コードが、生産工程から販売時点（POS）に至るまでの間で確実に読み取り可能であることが求められます。そのため、優れた印字品質と耐久性、正確なデータ精度、そして印字の信頼性が一貫していることが極めて重要となります。

データ形式

GS1 Sunrise 2027 の一環として、GS1標準コードおよびGS1規格に準拠した二次元コードでは、GS1アプリケーション識別子（AI）を用いてデータがエンコードされます。

これら AI に関する優れた情報源としては、「GS1 2D Barcodes Implementation Guide」が挙げられます。

製品ブランドのニーズに応じて、さまざまなGS1アプリケーション識別子（AI）を使用することができます。小売分野で一般的に使われている識別子には、次のようなものがあります。

• 01 – 商品識別コード (GTIN) ※ 常に14桁のGTINが使用されます
• 10 –バッチ番号 / ロット番号
• 17 –有効期限 (YYMMDD形式)
• 21 –シリアル番号

すべてのGS1 AIはここにリストされています: https://ref.gs1.org/ai/

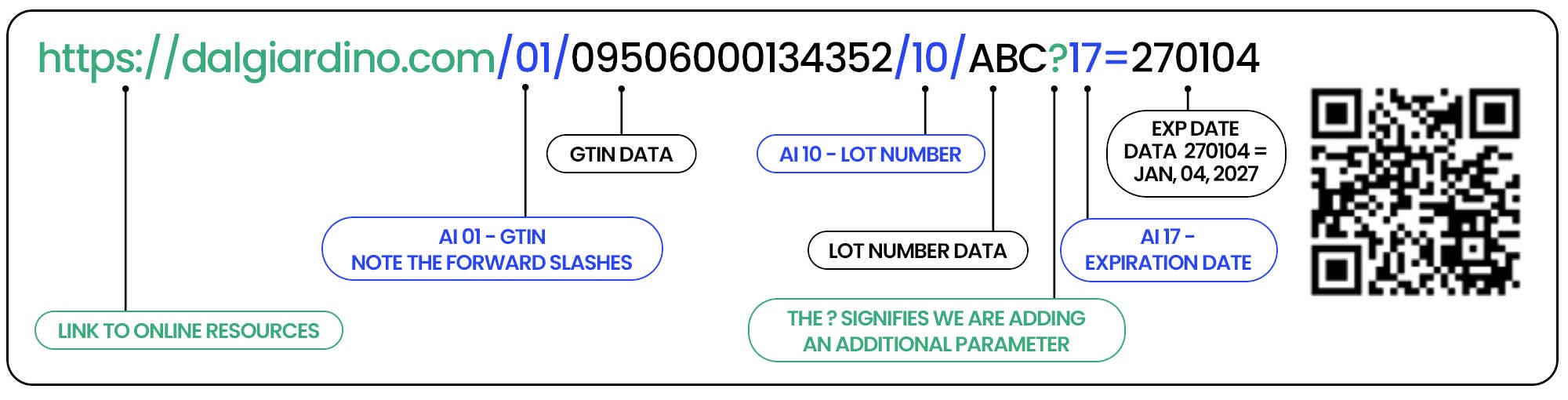

エンコードの例

Sunrise 2027では2種類の二次元コードを使用可能です。QRコード®を用いたGS1デジタルリンク（GS1 Digital Link）と、GS1 DataMatrixコードです。いずれのコードもGS1アプリケーション識別子（AI）を用いて同じデータを含めることができますが、オンライン情報へのリンク機能を持つのはQRコードにおけるGS1デジタルリンク形式のみです。この仕組みにより、QRコードを通じて栄養成分の詳細情報・リサイクル方法・クーポンなど、さまざまなオンライン情報へのアクセスが可能になります。

次のパラメータを用いた製品のDataMatrixコードおよびQRコードの例：

1. GTIN：09521101530001
2. ロット番号／バッチ番号：ABC123
3. 有効期限：270104（2027年1月4日）

データの確認（バリデーション）

バリデーションとは、印字された二次元コードを検査し、情報が正しくエンコードされているかを確認するプロセスのことです。バリデーションには、固定式スキャナー、ハンディタイプのスキャナー、さらにはスマートフォンアプリまで、さまざまな読み取り機器が使用されます。主なポイントとして、印字の印刷品質のチェックと、埋め込まれたデータの精度の検証の 2 つがあります。

• コード品質の確認: コードが欠陥なく明確に印刷されていることを確認するための外観検査が含まれます。これは、コードの可読性を維持し適切にスキャンできる状態を保つために不可欠です。
• データ精度の確認: 品質の検査の後にスキャナーを用いて、エンコードされたデータが正しいこと、データが対象製品の情報と一致していることを確認します。このステップは、可変データの印字のように変化が多い環境で発生し得るエラーを検出するうえで極めて重要です。

品質管理

パッケージに二次元コードを印字する場合、小売環境で使用されるすべてのPOSスキャナー、据え置き型（スタンド型）スキャナー、ハンディタイプの読み取り機器が、そのコードを確実に読み取り、デコードできることが極めて重要です。

これを確実にするため、GS1では、国際規格 ISO/IEC 15415 で定義された二次元コードの品質基準を定めています。

GS1 General Specification』では、DataMatrixコードおよびQRコードの品質検証において、最低1.5（旧ANSI評価基準では「C」）の品質スコアを満たすことが求められています。

GS1 General specificationsのドキュメント資料はこちらからダウンロードできます。: https://www.gs1.org/standards/barcodes-epcrfid-id-keys/gs1-general-specifications

ISO規格はこちらから購入できます: https://www.iso.org/standard/76876.html

二次元コード品質のグレーディング（ベリフィケーション）

ベリフィケーションとは、印字されたコードの品質およびデータの正確性をグレーディングするプロセスを指します。ISO/IEC 15415 は二次元コードの品質グレーディングに関する国際規格であり、ISO/IEC 15416 はリニア（一次元）バーコードの品質グレーディングに関する規格です。

リニアバーコードおよび二次元コード向けにはさまざまな種類のコード検証機（ベリファイア）が提供されており、コードを抜き取り検査するための卓上型モデルや、包装ライン上でコードを検証できるインライン型モデルが含まれます。

ベリフィケーションに用いる検証機は、シンボルコントラスト、エッジ判定、モジュレーション、クワイエットゾーンなど、複数のパラメータを分析し、総合的な品質グレードを0.0～4.0の範囲で判定します。4.0が最高スコアです。

コードのベリフィケーションにより、印字されたコードがGS1（および HIBCC などの他の規格）で定められた業界別の品質要件を満たしていることを確認できるとともに、データフォーマットの妥当性も検証され、スキャンエラーの防止につながります。 また、検証機は検査したコードごとに結果レポート（結果ページ）を生成します。このレポートを、後日トラブルが発生した場合にコードの品質および正確性を証明するための記録として保存しておくことができます。

二次元コードの印刷にはどの方式を使用するべきか？

ビデオジェットの製品ラインアップは、ほぼすべてのタイプの小売向けパッケージに鮮明で問題なく機械読み取り（スキャン）可能な二次元コードを印字できる、幅広い印字・マーキングソリューションが含んでいます。

小文字用インクジェットの技術が特定の二次元コードの印字品質およびグレーディング（ベリフィケーション）の要件を満たすどうかについては、ビデオジェットにお問合せください。

• 小文字用インクジェットプリンタ（CIJ）: さまざまな包装材に対して、コードやテキストを高品質に印字することができます。速乾性が高く、耐久性に優れたインクを使用することで、高い生産スピードが求められる厳しい用途にも対応可能です。

• サーマルインクジェットプリンタ（TIJ）:　 高解像度の印字を特長としており、幅広い包装材に対して非常に高品質な二次元コードおよび文字・数字のコードを印字することができます。メンテナンス負荷が非常に低く、高い稼働率を実現できるため、多くの用途に適しています。
• 通常、最大印字高さが 12mm の TIJ プリンタ 1台で GS1 DataMatrix コードの印字が可能です。一方、GS1 標準の QRコードについては、最大4つの印字ヘッドを連結することで対応できる場合があります。最適なプリンタ・印字ヘッドの構成を決定するには、事前のテストが必要です。

• レーザーマーキングシステム: メンテナンスの必要性が最小限で済む CO₂ レーザー、ファイバーレーザー、UV レーザーシステムは、過酷な環境下においても高品質で恒久的なマーキングを実現するように設計されています。

  レーザーは極めて高精細・高解像度でのマーキングが可能であり、プラスチック・ガラス・紙器など、幅広い小売向け包装材に対して問題なく機械読み取り（スキャン）できる二次元コードや、文字・数字を印字できます。これらの恒久的なマーキングは、製品の流通過程の中で擦れて消えることがありません。また、一部のレーザーマーキングシステムでは軟包装フィルムへの印字も可能です。

  さらに、レーザーはインクやリボンといった消耗品を必要としない点で、他の印字方式とは異なります。

  一方で、レーザーマーキング時の反応は対象物の素材によって異なるため、特定の目的のために最適なレーザーマーキング装置を選定するには実際の包装材を用いて事前テストを行うことが重要です。

• 熱転写式サーマルプリンタ(TTO): 連続式および間欠式の包装設備のいずれにおいても、軟包装材やラベルに対して高品質のバーコード・テキスト・画像を印字するために最適な方式です。

  他の印字方式と比べて印字できるエリアが広く、さまざまな印字フォーマットに自由度高く対応できる高い汎用性を備えています。

GS1 Sunrise 2027 に向けて二次元コードの導入を成功させるうえで重要な要素は、
「データ」「品質」「印字技術」の3つです。

ビデオジェットは、Sunrise 2027 のあらゆる側面においてお客様をサポートするパートナーです。二次元コードを包装工程に導入する際には、ぜひビデオジェットにご相談ください。
